在熱力管道系統中，熱脹冷縮是一個必須解決的關鍵問題，補償器的作用至關重要。無推力免維護旋轉補償器作為一種新型且高效的補償設備，正逐漸在各類熱力管道工程中嶄露頭角。

一、構造精巧，協同運作

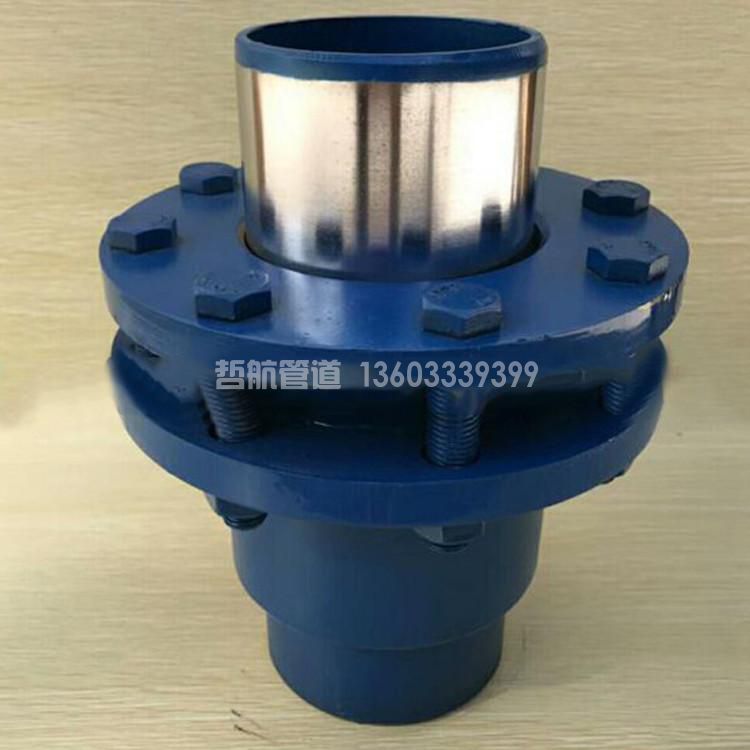

無推力免維護旋轉補償器主要由整體密封座、密封壓蓋、大小頭、減摩定心軸承、密封材料、旋轉筒體等構件組成 。整體密封座與密封壓蓋緊密配合，確保了良好的密封性，防止介質泄漏。大小頭的設計巧妙，能夠適應不同管徑的管道連接需求。減摩定心軸承則極大地減少了旋轉過程中的摩擦力，使得旋轉更加順暢，同時保證了設備運行的穩定性 。密封材料選用先進的柔性石墨等，耐溫范圍可達 - 60℃ - 800℃，能夠在各種復雜的溫度環境下保持良好的密封性能。旋轉筒體則是實現熱位移吸收的關鍵部件，它與其他構件協同工作，完成對管道熱脹冷縮的補償。

二、原理獨特，消除推力

其工作原理基于力偶的巧妙運用。通過成雙旋轉筒和 L 力臂形成力偶，產生大小相等、方向相反的一對力，這對力由力臂回繞著 Z 軸中心旋轉，以此達到吸收力偶兩邊熱管上產生的熱脹量的目的 。這種獨特的設計使得補償器在工作過程中不會產生內向壓力（或盲板推力） 。傳統的一些補償器，如軸向型波紋補償器內壓推力大，這就需要設置大型的固定支架來承受推力，不僅增加了工程成本，還可能因支架設置不合理導致安全隱患。而無推力免維護旋轉補償器，由于不產生內壓推力，補償器兩端的固定支架可以做得很小，大大節約了固定支架的建設成本，同時也減少了因推力產生的安全風險。

三、免維護特性，降低成本

密封性能是補償器的重要性能指標之一，也是影響其是否需要頻繁維護的關鍵因素。無推力免維護旋轉補償器擁有較為合理的密封面結構 ，密封材料和密封面的磨損極為輕微。一方面，其密封填料采用先進的材料，并且在內套管外部和外套管內部焊有擋環，兩擋環之間裝設有減小摩擦力的滾珠式滾動環，極大地減小了內套管對密封填料的磨損；另一方面，在填料壓緊法蘭上方增加了一組彈簧，當填料出現微量磨損時，依靠壓緊彈簧的張力給予補償 。當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可，不需要停氣修復，運行無次數限制，不易產生泄漏。這就意味著在長期運行過程中，它不需要像傳統補償器那樣，因為密封問題而頻繁進行維護、更換填料等操作，大大降低了維護成本，提高了管道系統運行的穩定性和可靠性，減少了因維護導致的管道停運對生產生活造成的影響。

四、補償量大，靈活布置

在補償能力方面，無推力免維護旋轉補償器表現出色，補償量大，可根據自然地形及管道強度靈活布置 。最大一組補償器可補償 500mm 管段，對于長距離的熱力管道來說，這一特性尤為重要。在實際的熱力管網建設中，地形往往復雜多樣，傳統的一些補償器可能因為補償量小，需要頻繁設置，不僅增加了安裝成本和管道系統的復雜性，還可能影響管道的整體性能。而無推力免維護旋轉補償器，由于其較大的補償量，可以減少補償器的設置數量，根據自然地形合理布置，使得管道系統的布局更加簡潔、合理，同時也提高了供熱半徑，減少了流速受阻、減壓降溫等問題，降低了運行成本。

五、應用廣泛，前景廣闊

無推力免維護旋轉補償器廣泛應用于化工、石油、熱電、冶金等多個行業，尤其在城市集中供熱和地溝及高空架設的管道系統中發揮著重要作用 。在城市集中供熱管網中，它能夠確保供熱管道在不同溫度條件下安全穩定運行，保障居民和企業的正常供熱需求。在石油化工行業的管道系統中，面對高溫、高壓、腐蝕性介質等復雜工況，無推力免維護旋轉補償器憑借其優良的性能，也能勝任工作，為生產的連續性和安全性提供保障。隨著各行業對管道系統運行可靠性和經濟性要求的不斷提高，無推力免維護旋轉補償器憑借其諸多優勢，必將擁有更加廣闊的應用前景。
